HS17A是具有自適應功能的齒輪傳感器，主要用于汽車齒輪傳感以及其他速度傳感器件是開漏輸出，內部設有輸出短路保護電路。
HS17A片上含有一個10位ADC以及邏輯采樣保持電路。獨立的4位ADC保證了穩定的遲滯。電路沒有斬波延遲，采用單個霍爾版，從而消除了器件和齒輪間對準問題。磁場偏置范圍可達-500GS到4000GS。
當信號被采樣時，邏輯電路判斷磁場增加還是減少，當磁場達到最大值，開始減小，并減少到一定值時，輸出變低；相反，當磁場達到最小值，開始變大，并增加到一定值時，輸出變高。

產品特點

1.齒輪傳感器
2.線性編碼器
3.方向檢測
4.旋轉編碼器

主要應用

1.片上集成霍爾傳感器
2.包含一個10位的ADC
3.輸出短路保護
4.自我調整磁場范圍
5.零速檢測
6.不含斬波電路，電路可高速工作

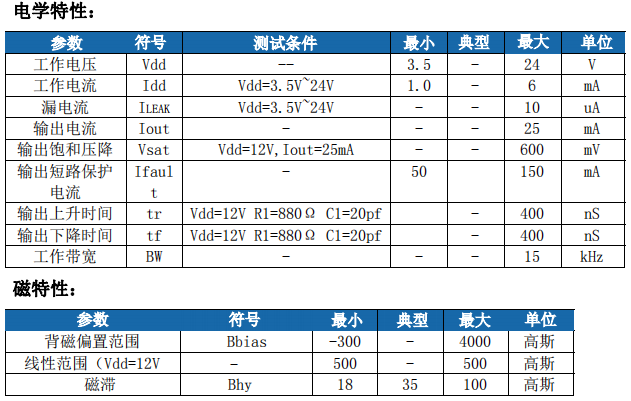

產品參數

技術文檔
