HS281L全極常閉型反向輸出低功耗霍爾開關

HS281L/H是一款基于混合信號CMOS技術的全極型霍爾效應傳感器，這款IC采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

在電路設計上，HS281L/H提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；

同樣通過這個機制，芯片被周期性地“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。

如果磁通密度高于“工作點”閾值或者低于“釋放點”閾值，則開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在其先前的狀態下。

在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。

HS281L/H的輸出晶體管在面向封裝標示一面存在一定強南極或北極磁場時被鎖定在開(BOP)狀態，而在無磁場時鎖定在關(BRP)狀態。

產品描述
充電寶中的應用
電動玩具水槍中的應用
智能玩具狗中的應用

HS281L/H是一款基于混合信號CMOS技術的全極型霍爾效應傳感器，這款IC采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

同樣通過這個機制，芯片被周期性地“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。

在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。

HS281L/H的輸出晶體管在面向封裝標示一面存在一定強南極或北極磁場時被鎖定在開(BOP)狀態，而在無磁場時鎖定在關(BRP)狀態。

產品特點

1.微功耗電池供電應用
2.全極性的輸出開關
3.高靈敏度直接簧片開關的替代應用
4. L--無磁場輸出為低/有磁場輸出為高
H--無磁場輸出為高/有磁場輸出為低

主要應用
1.固態開關
2.無繩手機提醒開關
3.翻蓋式手機屏保開關
4.電子玩具

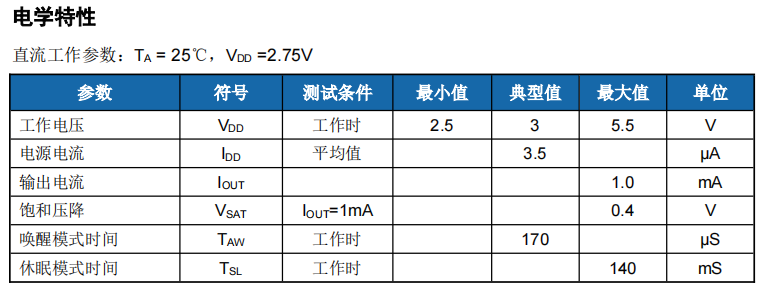

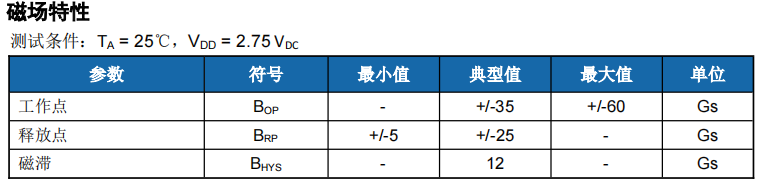

產品參數

技術文檔

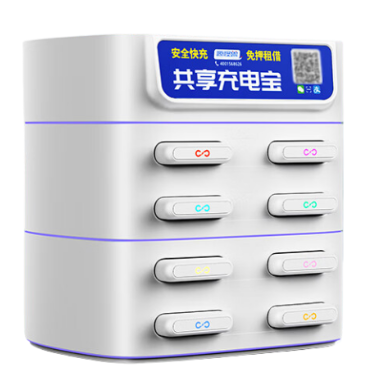

霍爾開關在充電寶中的應用原理

霍爾元件在充電寶中的應用原理：霍爾元件在充電寶中通常被用于實時監測電池狀態。當電池電量變化或溫度超過安全范圍時，霍爾元件感知到磁場的變化。系統通過對這些數據的實時分析，可以及時調整充電電流、提供溫度保護，并確保電池的健康和安全。

推薦型號: HS281L全極常閉型反向輸出低功耗霍爾開關

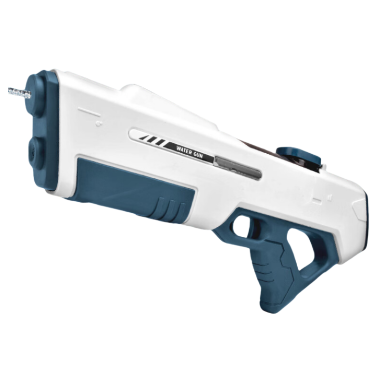

霍爾開關在電動玩具水槍中的應用原理

霍爾元件在電動玩具水槍中的應用原理：霍爾爾開關在電動玩具水槍中的磁感應功能。玩具水槍中的霍爾開關，通過檢測磁性物體的接近或遠離來實現開關的功能。例如，水槍的扳機處有一個帶有磁性的按鈕，當兒童按下按鈕時，磁性物體靠近霍爾開關，觸發開關動作，從而控制水槍的出水。這種方案可以實現無接觸式的控制，從而提高產品的使用壽命和可靠性。
