霍爾開關在液位計中的應用原理
霍爾開關在液位計中的應用原理：霍爾開關利用霍爾效應原理，通過感應磁場變化來檢測液體或粉體物質的水平高度。當液體或物質的水平高度變化時，液位計中的磁體或磁性桿會產生磁場變化，而安裝在液位計內部的霍爾開關則能夠感知到這一變化，并輸出相應的信號。通過測量信號的變化，可以確定液體或物質的實際水平高度。
推薦型號: TMR1302全極性微功耗磁傳感器
TMR1302微安級高頻全極性磁開關
- 產品描述
- 液位計中的應用
- 智能水表中的應用
- 燃氣表中的應用
TMR1302是一款集成了隧道磁阻（TMR）傳感器和CMOS技術，為高靈敏度、高速、低功耗、高精度應用而開發的全極磁開關。
TMR1302采用TMR磁傳感器和CMOS集成電路，包括電壓發生器、比較器、施密特觸發器和CMOS輸出電路，能將變化的磁場信號轉化為數字電壓信號輸出。
TMR1302通過內部電壓穩壓器來提供溫度補償電源，并允許寬的工作電壓范圍。TMR1302以低工作電壓、微安級的供電電流、高響應頻率、寬的工作溫度范圍成為眾多低功耗、高性能應用的理想選擇。
TMR1302采用兩種封裝形式：SOT23-3和TO-92S，所對應的產品型號分別為TMR1302S和TMR1302T。
產品特點
1.隧道磁電阻（TMR）技術
2.超低功耗（1.5μA）
3. 1kHz高頻率響應
4.全極磁開關
5.高靈敏度，低開關點
6.寬工作電壓范圍
7.卓越的溫度穩定性
主要應用
1.流量計，包括水表、氣表和熱量表
2.接近開關
3.速度檢測
4.線性及旋轉位置檢測

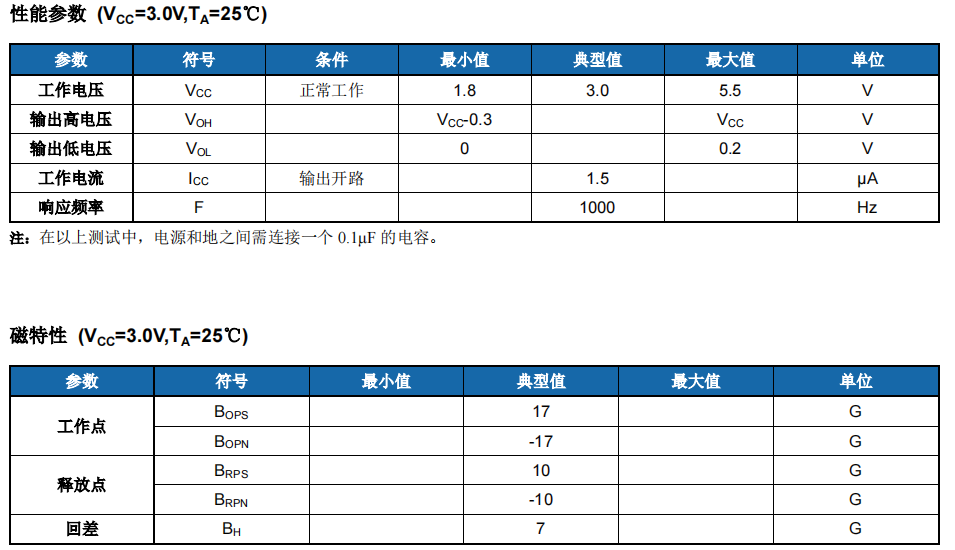

產品參數
技術文檔
霍爾開關在智能水表中的應用原理
霍爾傳感器被廣泛應用在水表之中，其工作原理是把磁信號轉換成電信號，利用磁感應原理在機械水表指針上安裝一磁鋼，將霍爾元件傳感器固定在適當位置，指針轉動帶動磁鋼轉動。當磁鋼靠近或離開霍爾元件時，傳感器就可感應到信號，把指針的轉動數變成脈沖數，并把脈沖整形后傳送給信號采集器，由脈沖個數得出用水量的多少。
推薦型號: TMR1302全極性低功耗磁阻開關
霍爾開關在燃氣表中的應用原理
霍爾開關在燃氣表變速器齒輪中起到檢測磁場的作用。每當齒輪轉動時，當磁塊轉動經過霍爾開關時，霍爾開關所處環境的磁場就會改變。由于霍爾效應，霍爾傳感器將產生相應大小的霍爾電勢。通過測量由脈沖計數器產生的霍爾電位的脈沖數，可以獲得齒輪的轉數，并且可以通過齒輪速度和氣體之間的關系獲得使用的氣體流量。
推薦型號: TMR1302/HS6207全極低功耗磁阻開關
